1280x1024/640x512 Δίκτυο και ψηφιακή μονάδα κάμερας διπλής εξόδου
Προσδιορισμός
Μοντέλο | SG - SWZ12ND2 - 17510 | SG - SWZ06ND2 - 17510 | |
Αισθητήρας | Αισθητήρας εικόνας | 1/2 "Sony Ingaas Global Shutter Swir Swir IMX990 | 1/4 "Sony Ingaas Global Shutter Swir Sensor IMX991 |
| Αποτελεσματικά εικονοστοιχεία | Περίπου. 1.34MP | Περίπου. 0,34MP | |
| Μέγεθος εικονοστοιχείων | 5 μm | ||
Φακός | Μήκος κύματος απόκρισης | 1000 ~ 1700nm | |
| ICR | Υποστήριξη 2 τρόπους: ευρεία ζώνη: 1000 ~ 1700nmnarrow Band: 1450 ~ 1700nm | ||
| Επίκεντρο | 17mm ~ 510mm, 30x οπτικό ζουμ | ||
| Ανοιγμα | F2.8 ~ F5.5 | ||
| Οπτικό πεδίο | Η: 21,3 ° ~ 0,71 °, V: 17,1 ° ~ 0,57 °, D: 27,1 ° ~ 0,92 ° | Η: 11,6 ° ~ 0,37 °, V: 9,3 ° ~ 0,3 °, D: 14,8 ° ~ 0,47 ° | |
| Απόσταση κοντά εστίαση | 1m ~ 10m (ευρεία ~ Tele) | ||
| Ταχύτατα ταχύτητα | Περίπου. 7S (οπτική ευρεία ~ Tele) | ||
Βίντεο | Συμπίεση | H.265/H.264/H.264H/MJPEG | |
| Ψήφισμα | 25/30/50/60fps@1280 × 1024 | 25/30/50/60fps@640 × 512 | |
| Τιμή bit βίντεο | 32kbps ~ 16Mbps | ||
| Ήχος | AAC / MP2L2 | ||
| Βίντεο LVDS | 25/30/50/60fps@2mp (1920 × 1080) | ||
Δίκτυο | Αποθήκευση | Κάρτα TF (256 GB), FTP, NAS | |
| Πρωτόκολλο δικτύου | ONVIF, HTTP, HTTPS, IPv4, IPv6, RTSP, DDNS, RTP, TCP, UDP | ||
| Πολύματος | Υποστήριξη | ||
| Αναβάθμιση υλικολογισμικού (LVDS) | Μπορεί να αναβαθμίσει μόνο το firmware μέσω της θύρας δικτύου | ||
| Γενικά γεγονότα | Κίνηση, παραβίαση, κάρτα SD, δίκτυο | ||
| IV | Tripwire, ανίχνευση σταυροειδούς φράχτη, εισβολή, εγκαταλελειμμένο αντικείμενο, γρήγορη - Μετακίνηση, ανίχνευση στάθμευσης, εκτίμηση συγκέντρωσης πλήθους, ελλείποντα αντικείμενο, ανίχνευση. | ||
| Μείωση του θορύβου | 2δ/3δ | ||
| Λειτουργία έκθεσης | Εγχειρίδιο, προτεραιότητα αυτοκινήτου, προτεραιότητα, προτεραιότητα κλείστρου | ||
| Αποζημίωση έκθεσης | Υποστήριξη | ||
| Ταχύτητα κλείστρου | 1/1 ~ 1/30000s | ||
| Λειτουργία εστίασης | Αυτόματα/εγχειρίδιο/ημι -αυτόματο | ||
| Ηλεκτρονικό σκάνδαλο | Υποστήριξη | ||
| Μείωση της θήκης | Υποστήριξη | ||
| Αναρρίπτω | Υποστήριξη | ||
| ΕΙΙ | Υποστήριξη | ||
| Ψηφιακό ζουμ | 16X | ||
| Εξωτερικός έλεγχος | TTL | ||
| Διασυνδέομαι | Θύρα 4pin Ethernet, 6pin serial & power port, 5pin θύρα ήχου.30pin lvds | ||
| Πρωτόκολλο επικοινωνίας | Sony Visca, Pleco D/P | ||
| Όροι λειτουργίας | - 30 ~+60 ° C/20%~ 80%RH | ||
| Όροι αποθήκευσης | - 40 ~+70 ° C/20%~ 95%RH | ||
| Τροφοδοσία | DC 12V | ||
| Κατανάλωση ενέργειας (TBD) | AVG: 6W; MAX: 11W | ||

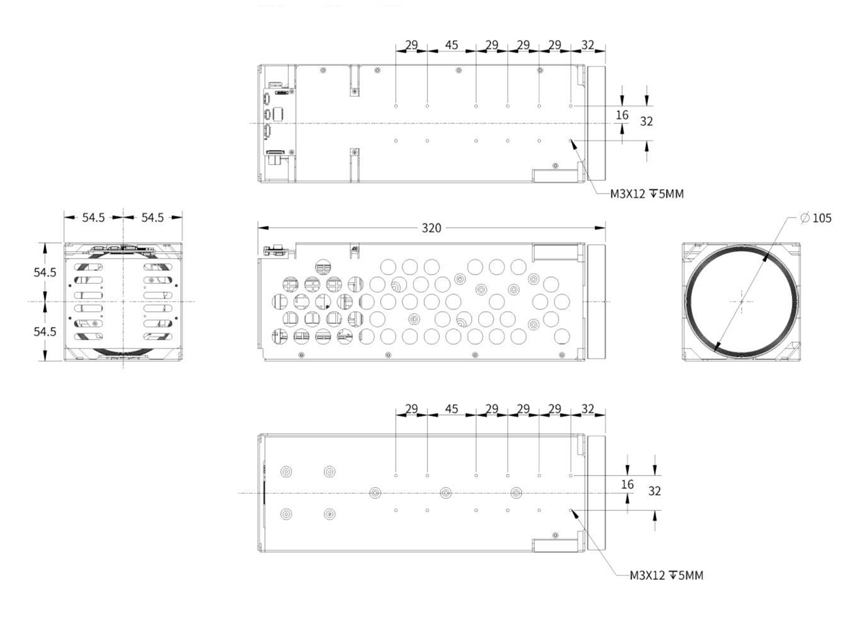

| Διαστάσεις (L*W*H) | Περίπου. 320mm*109mm*109mm | ||
| Βάρος | 3.1 κιλά | ||
Διεπαφή δικτύου
| Τύπος | Αριθμός PIN | Όνομα καρφίτσας | Περιγραφή |
| Διεπαφή J2_4PIN Ethernet | 1 | Ethrx - | Προσαρμοστική θύρα Ethernet, Internet RX - |
| 2 | Ethrx+ | Προσαρμοστική θύρα Ethernet, Internet RX+ | |
| 3 | Ethtx - | Προσαρμοστική θύρα Ethernet, Internet TX - | |
| 4 | Ethtx+ | Προσαρμοστική θύρα Ethernet, Internet TX+ | |
| J3_6pin power & uart διασύνδεση | 1 | DC_IN | DC12V |
| 2 | ΑΕΔ | ΑΕΔ | |
| 3 | RXD1 | TTL Επίπεδο 3.3V, Pelco Protocol | |
| 4 | TXD1 | TTL Επίπεδο 3.3V, Pelco Protocol | |
| 5 | RXD0 | TTL Επίπεδο 3.3V, Visca Protocol | |
| 6 | TXD0 | TTL Επίπεδο 3.3V, Visca Protocol | |
| Διεπαφή ήχου J1_5PIN | 1 | Audio_out | Audio Out (γραμμή έξω) |
| 2 | ΑΕΔ | ΑΕΔ | |
| 3 | Audio_in | Ήχος στο (γραμμή in) | |
| 4 | ΑΕΔ | ΑΕΔ | |
| 5 | NC | NC |
Διεπαφή LVDS
| Λιμάνι | Αριθμός | Όνομα καρφίτσας | Περιγραφή |
| Interface J4_30PIN LVDS (παρόμοια με την ψηφιακή διεπαφή Sony 30PIN) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | ΑΕΔ | ΑΕΔ | |
| 10 | ΑΕΔ | ||
| 11 | ΑΕΔ | ||
| 12 | ΑΕΔ | ||
| 13 | DC | Έξοδος DC (DC+7V ~+12V) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | UART1_TX | TTL Επίπεδο 3.3V, Πρωτόκολλο Visca, το ίδιο με TXD0 στη θύρα J3_6PIN. Αλλά δεν μπορεί να συνδεθεί ταυτόχρονα. | |
| 19 | UART1_RX | TTL Επίπεδο 3.3V, Πρωτόκολλο Visca, το ίδιο με RXD0 στη θύρα J3_6PIN. Αλλά δεν μπορεί να συνδεθεί ταυτόχρονα. | |
| 20 | ΑΕΔ | ΑΕΔ | |
| 21 | Txout0 - | ||
| 22 | Txout0+ | ||
| 23 | Txout1 - | ||
| 24 | Txout1+ | ||
| 25 | Txout2 - | ||
| 26 | Txout2+ | ||
| 27 | Txoutclk - | ||
| 28 | Txoutclk+ | ||
| 29 | Txout3 - | ||
| 30 | Txout3+ |
